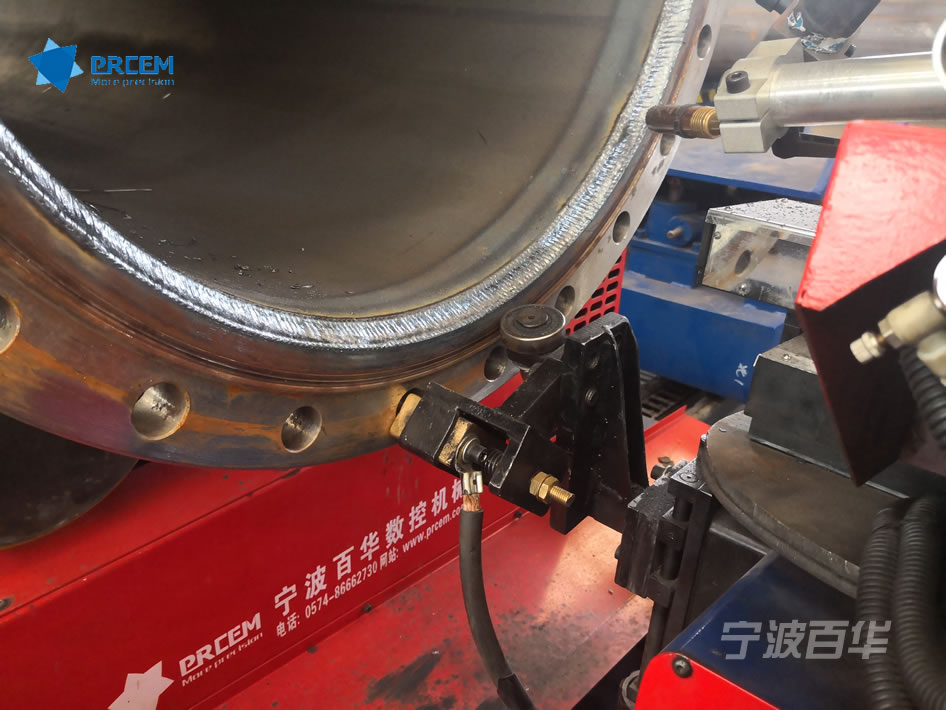

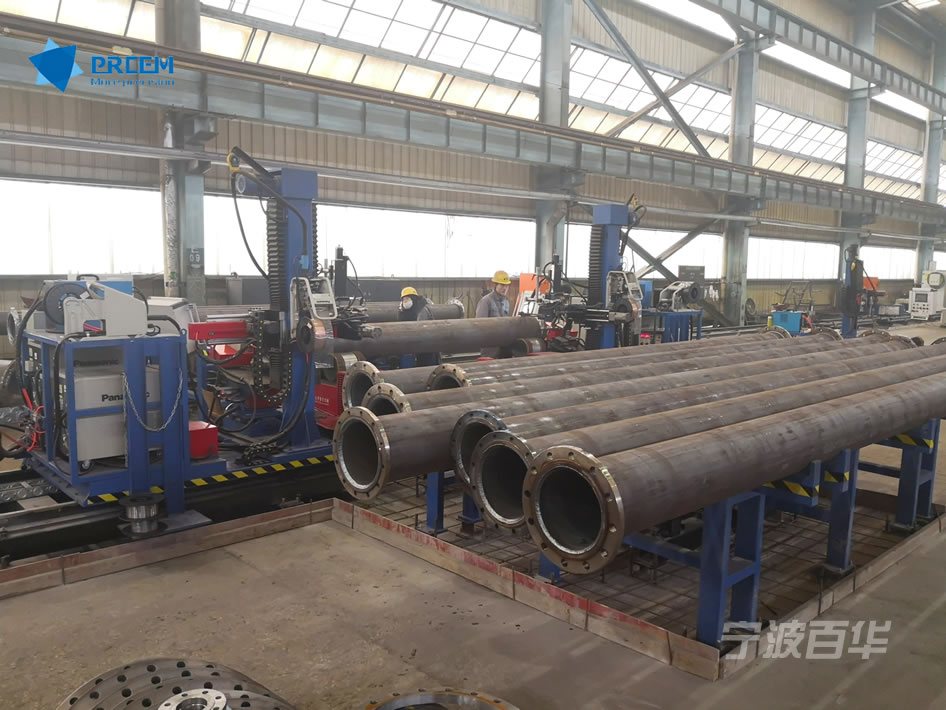

产品图片
产品详情
设备用途

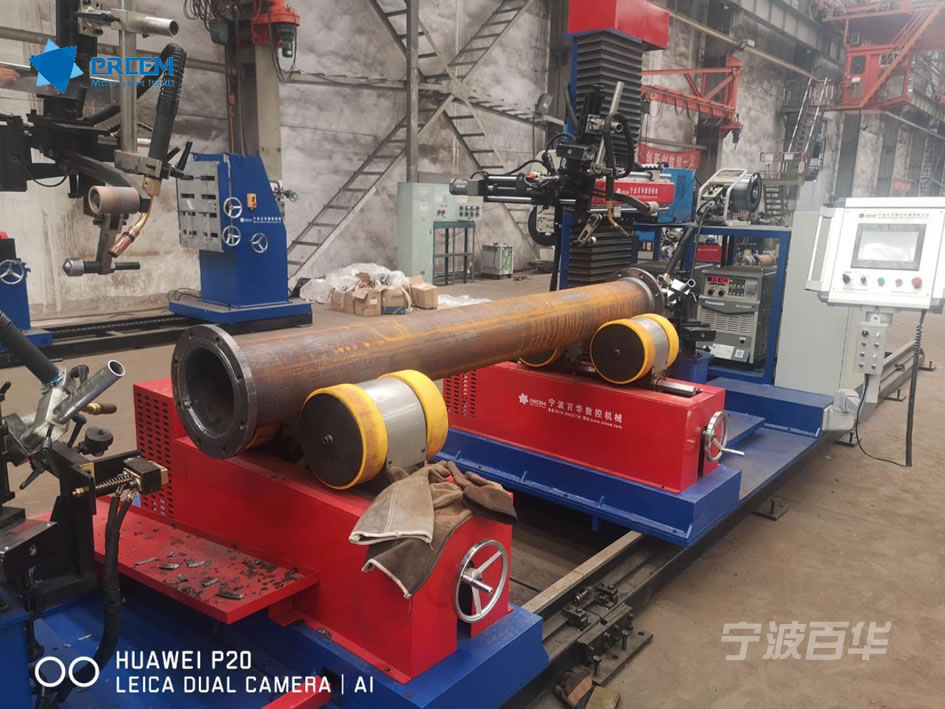

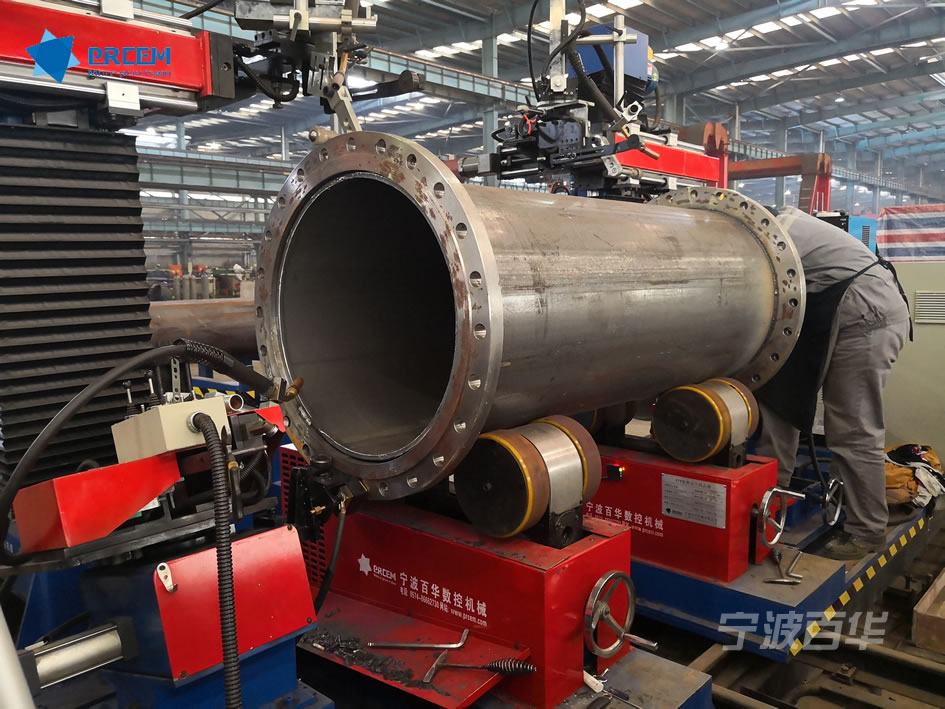

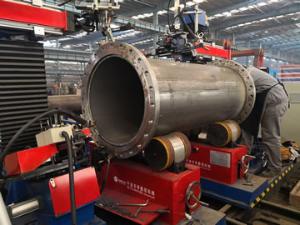

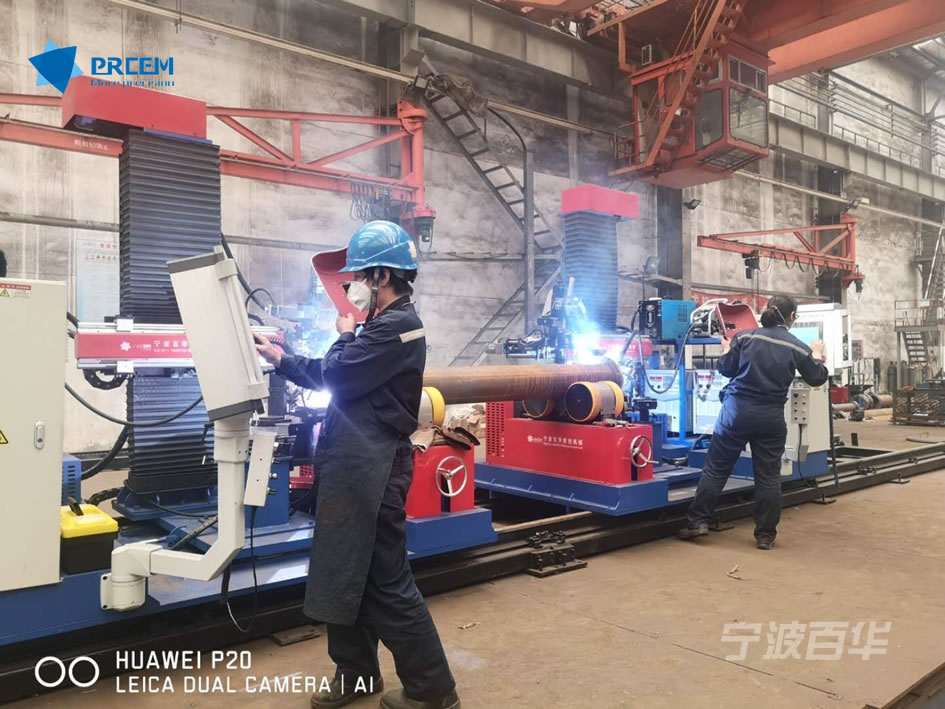

宁波百华公司所生产的管道加工装备具有无可比拟的实用性及可靠性，该PFW直管法兰自动焊接机主要用于煤矿、防腐、造船、石化、化工、铁塔等行业直管-平焊法兰的插接角焊，直管-高颈法兰的对接焊。
焊接质量
焊缝无气孔、咬边、裂纹、未焊透、未熔合等缺陷；
满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。
适用工件参数
适用管径：DN50-400/DN50-600/DN100-800/DN200-1000/DN200-1200等
适用壁厚：3-30mm
适用长度：≦12m或根据需要

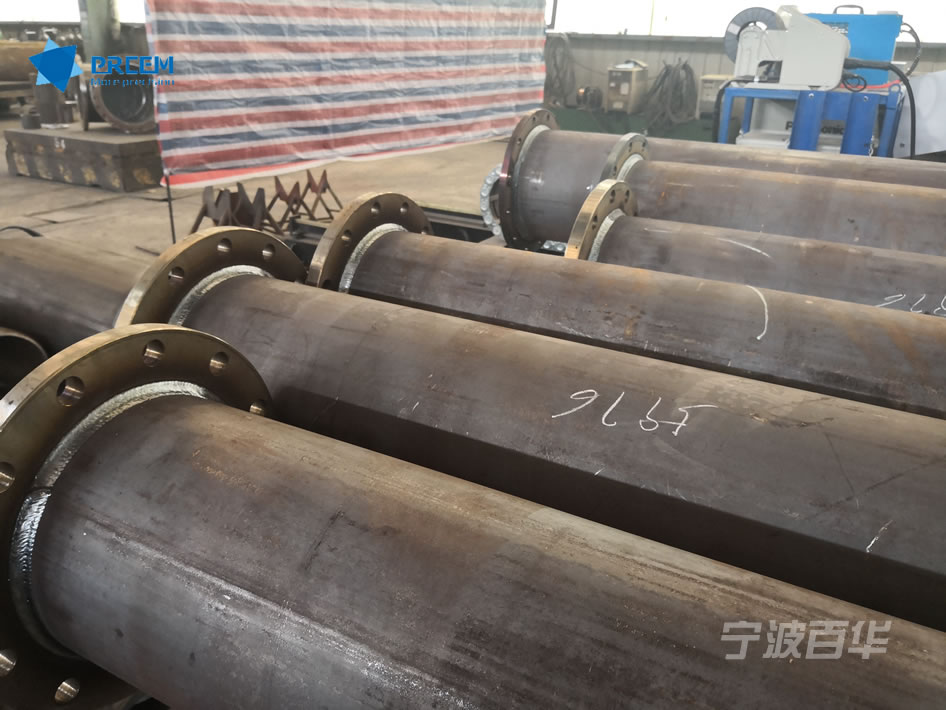

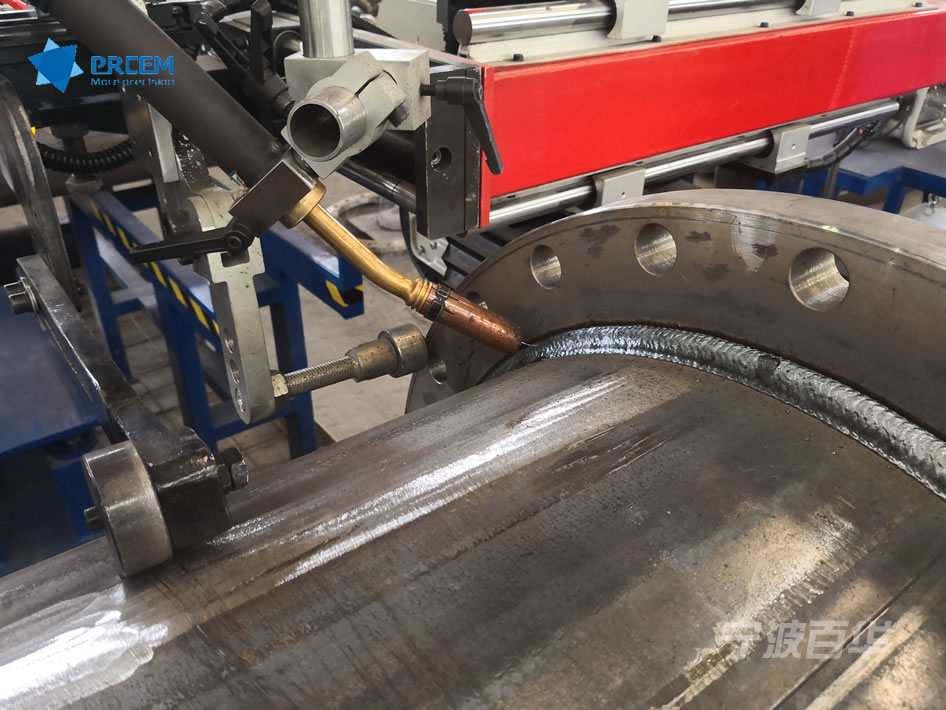

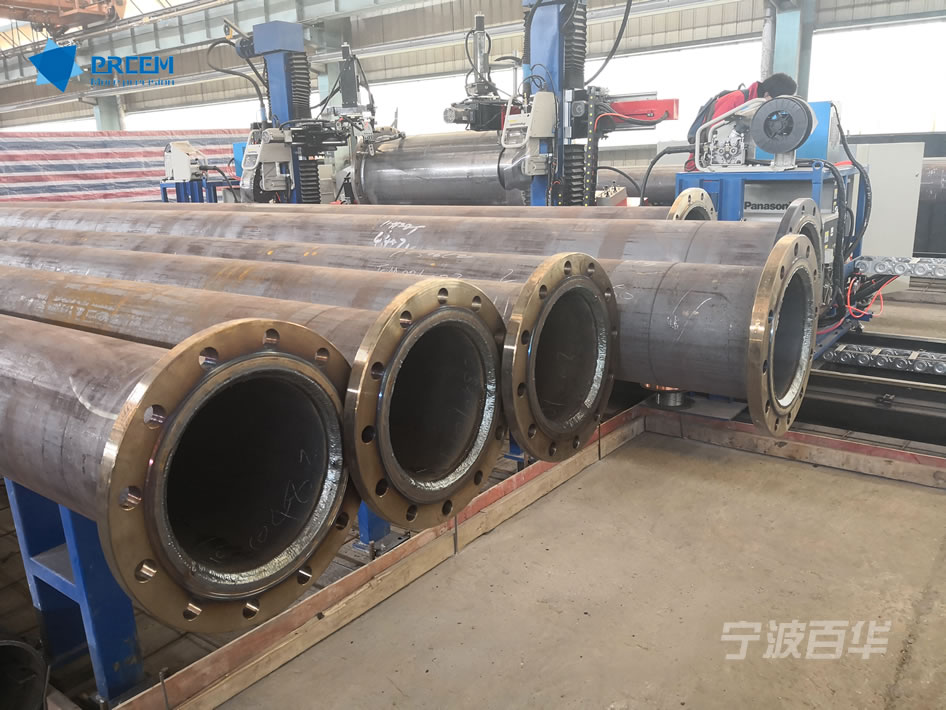

法兰焊接形式：直管-平焊法兰插接角焊，直管-高颈法兰的坡口对接焊
主要配置（不同项目配置会有差异）
|
序号 |
配置明细 |
单位 |
数量 |
|
1 |
法兰焊接机焊接机驱动主机 |
台 |
2 |
|
2 |
PLC总控制系统及人机对话输入系统 |
套 |
2 |
|
3 |
焊接机刚性行走轨道 |
套 |
1 |
|
4 |
数控摆动系统 |
套 |
4 |
|
5 |
法兰端面跟踪系统 |
套 |
2 |
|
6 |
外焊枪机械跟踪装置 |
套 |
2 |
|
7 |
铝合金操作箱 |
套 |
2 |
|
8 |
新型夹枪机构 |
套 |
4 |
|
9 |
焊接专家数据库系统 |
套 |
2 |
|
10 |
全数字气保焊机+数字送丝机 |
台 |
4 |
