CTA数控管道高速切断坡口加工中心（C型）
型号规格
CTA-12C/24C，适用管径规格分别为φ48-325/φ325-630mm,订制Φ□□□-□□□□mm； C型为高速机型，刀盘转速可达150r/min，进刀量为12mm/min。
产品图片
产品详情
设备简介
CTA系列数控管道高速切断坡口加工中心（C型）是新一代用于管道预制的高速切断坡口加工设备，采用管材夹紧不动，一次进刀同时完成管道切断和两道坡口加工成型；刀盘的转动由阿基米德螺旋盘驱动。
该CTA管道高速切断坡口机适合于大批量的管道预制切断坡口加工，主要用于工厂化管道预制生产线在线使用。
加工效率
|
直径 |
壁厚 |
材质 |
加工方式 |
加工时间 | |
|---|---|---|---|---|---|
|
3′ |
89mm |
6mm |
碳钢 |
切断+双坡口 |
约30秒 |
|
4′ |
114mm |
8mm |
碳钢 |
切断+双坡口 |
约40秒 |
|
8′ |
219mm |
10mm |
碳钢 |
切断+双坡口 |
约50秒 |
|
12′ |
325mm |
12mm |
碳钢 |
切断+双坡口 |
约60秒 |
注：管子的加工效率主要与管子的壁厚有关，其他因素影响较小

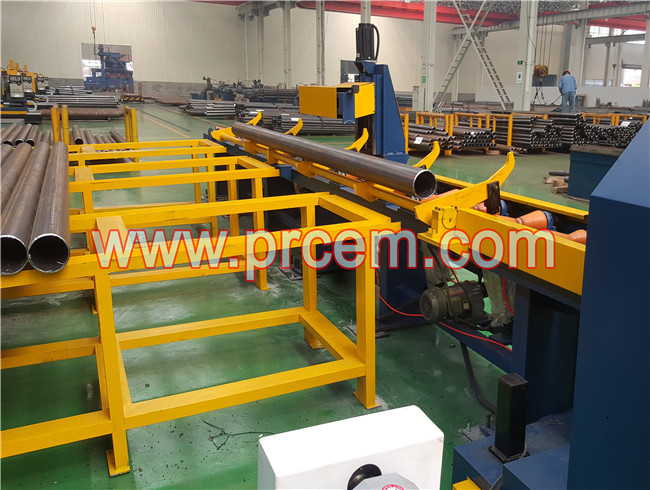

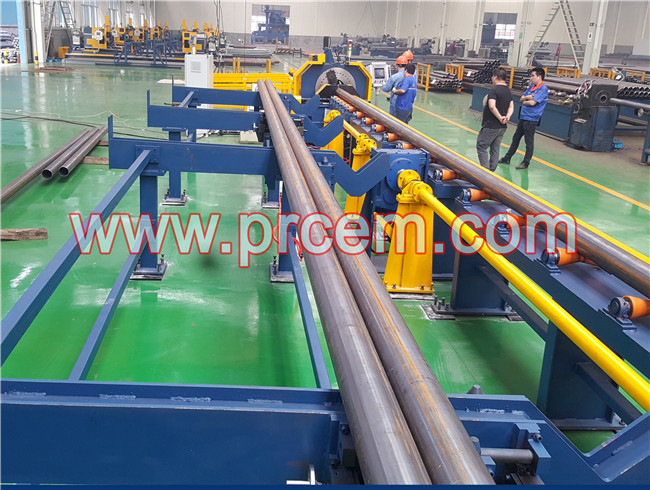

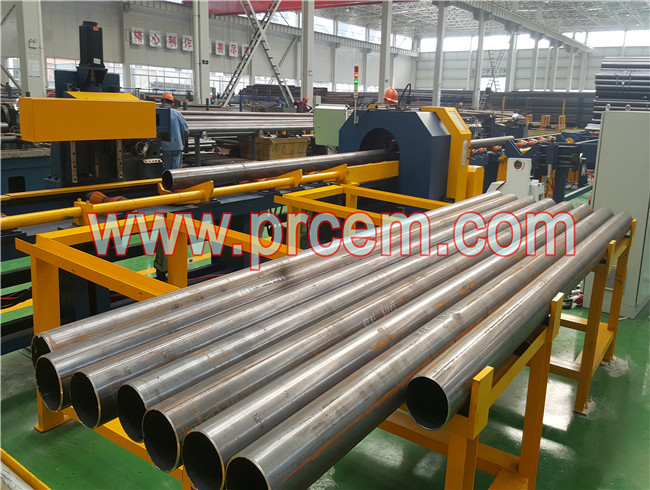

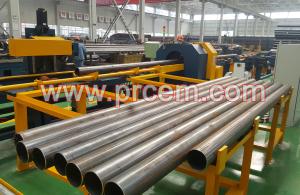

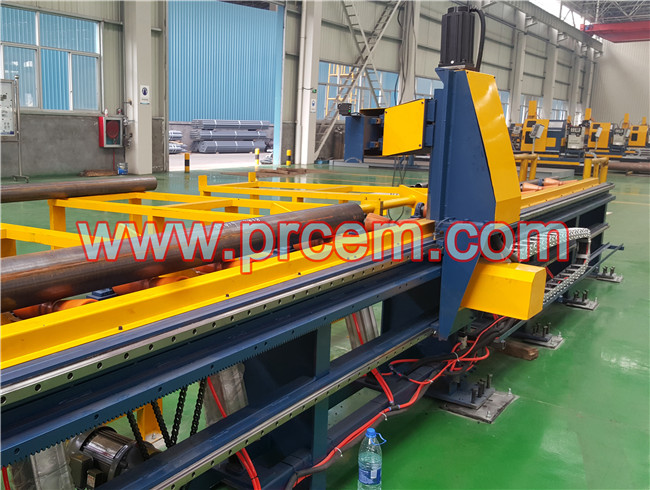

生产线配置
|
CTA数控管道高速切断坡口加工中心（C型） |
PPDS输出端数控定长系统 |
|
ACS管子输送辊道（分输入和输出辊道） |
自动上下料系统（含挡料系统及翻料系统） |
|
成品管段自动喷码系统 |
原材料存放料架及加工成品存放料架 |
注：采用模块化设计，以上附加配置均可根据实际生产需要进行选择；
主要参数
|
型 号 参 数 |
CTA-12C |
CTA-24C |
|---|---|---|
|
加工范围 |
φ48-325/δ2-20mm |
φ325-630/δ2-20mm |
|
主电机功率 |
22.0KW |
50KW |
|
伺服进刀电机功率 |
1.5KW |
1.5KW |
|
刀盘额定转速 |
122rpm | |
|
进刀速度 |
0-12mm/min | |
|
退刀速度 |
0-111mm/min | |
|
进退刀方式 |
伺服控制自动进刀、退刀 | |
|
管材夹紧方式 |
电动或液压可选 | |
|
加工刀具数量 |
2把或3把 | |
|
加工坡口型式 |
Ｖ型 | |
|
主机升降方式 |
重载电动升降系统 | |
|
排屑方式 |
机床排屑机自动排屑 | |
|
适用材质 |
碳钢、合金钢、不锈钢、低温钢、耐热钢等 | |
如欲详细了解该款机型技术参数请来电来函垂询！
