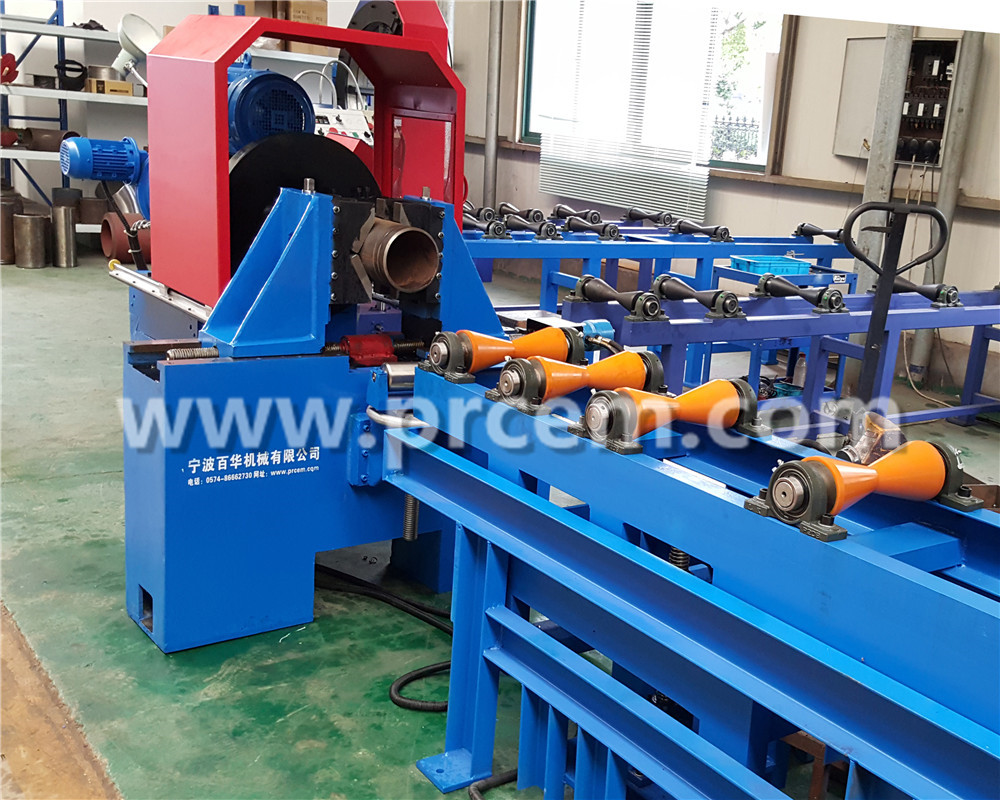

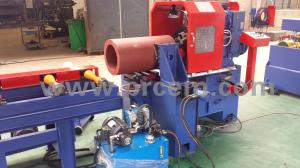

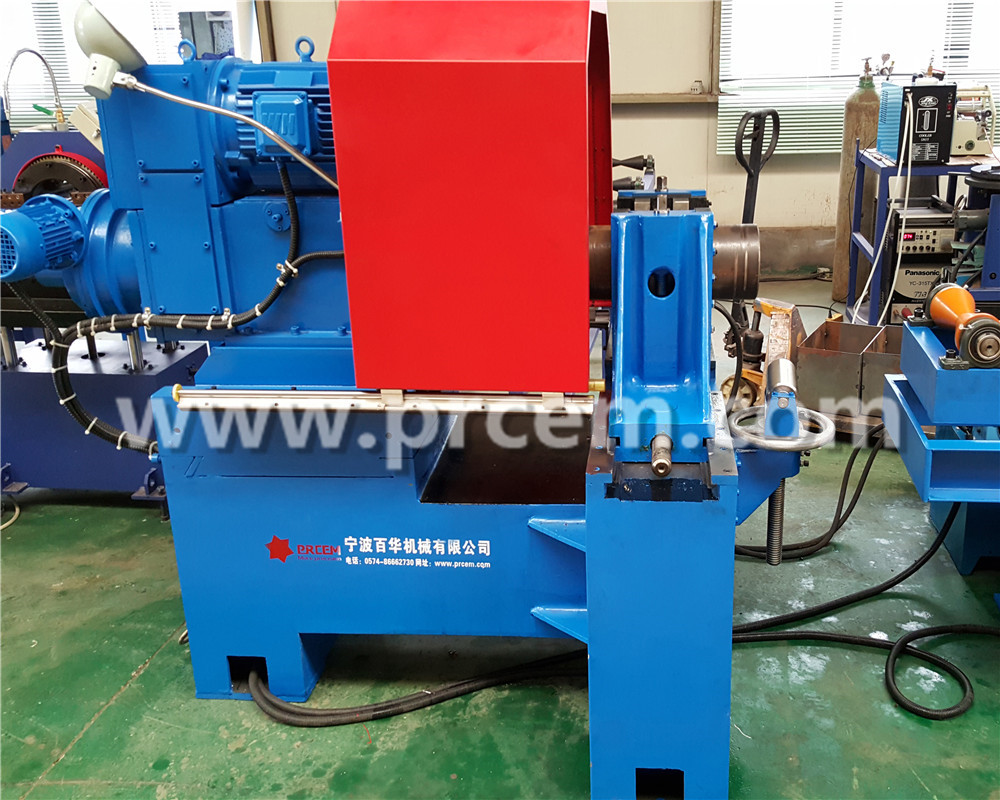

产品图片
产品详情
设备用途
适用于石油、石化、化工、电力、船舶、制管、铁塔等行业各种壁厚的管子端面的坡口加工，可满足U、X、V、双V型等各种形式内外坡口的加工;加工效率高、加工精度可控、使用便捷，是管材加工的理想装备。
设备原理

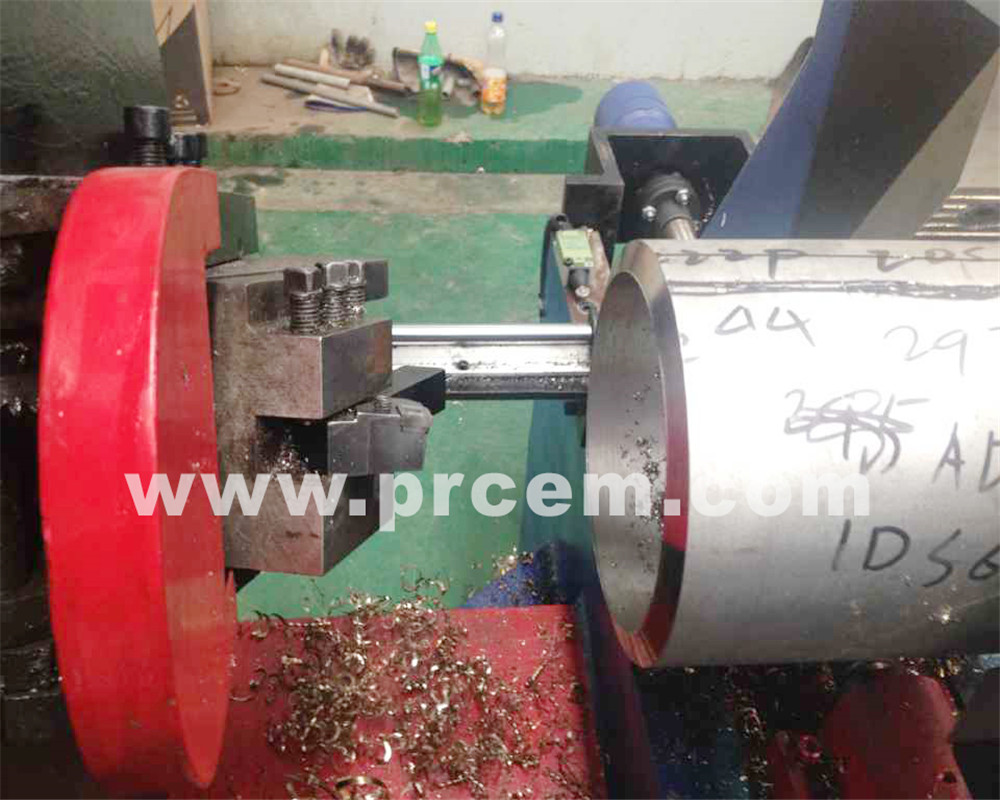

该坡口机是国内首次同时应用差动径向自动进刀和轴向电动自动进刀原理相配合的管子端面坡口加工机床；加工时管材夹紧不动，利用铣削动力头带动刀具旋转进行坡口加工，进刀方式有径向自动差动进刀。
性能参数
- 适用管径：Φ50-426mm
- 适用壁厚：4-80mm
- 坡口形式：可加工内外坡口，Ｕ、Ｘ、Ｖ、双Ｖ型等以及钢管内壁车削等
- 适用材质：碳钢、合金钢、不锈钢、低温钢、双相不锈钢、镍基合金等
- 坡口效率：≤3Min/道口（DN200 SCH40）
- 加工精度：表面粗糙度Ra≤3.2um，同心度◎≤1.0mm，垂直度≤1.0㎜
- 进刀方式：径向电动差动进刀或轴向手动进刀
- 退刀方式：径向自动电动退刀或轴向手动退刀
- 径向退刀功率：0.14KW
- 夹紧系统：手动或液压左右对中夹紧
- 动力头电机功率：4.0KW，n=960rpm
- 差速自动进给速度：0.10-0.18mm/r
- 径向单刀进刀切削宽度：3-8mm
- 托架系统：手动丝杠升降
- 刀架角度：0°～37.5°可调

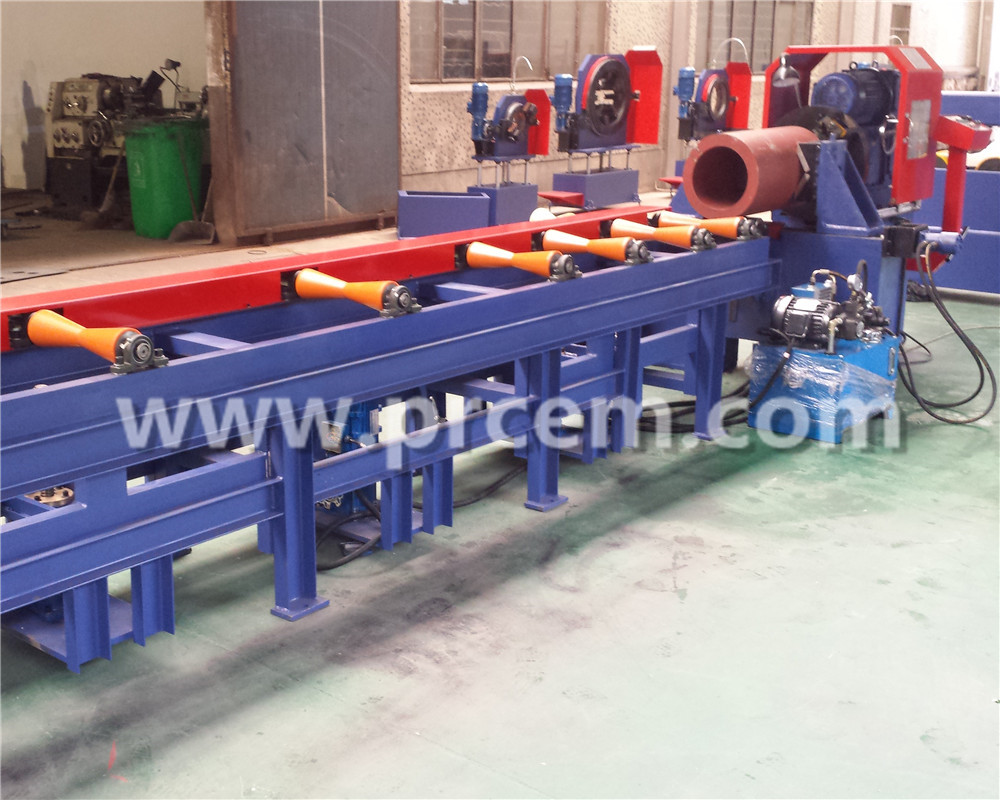

- 物流系统：可配备自动升降输送辊道、自动上下料系统及料架
