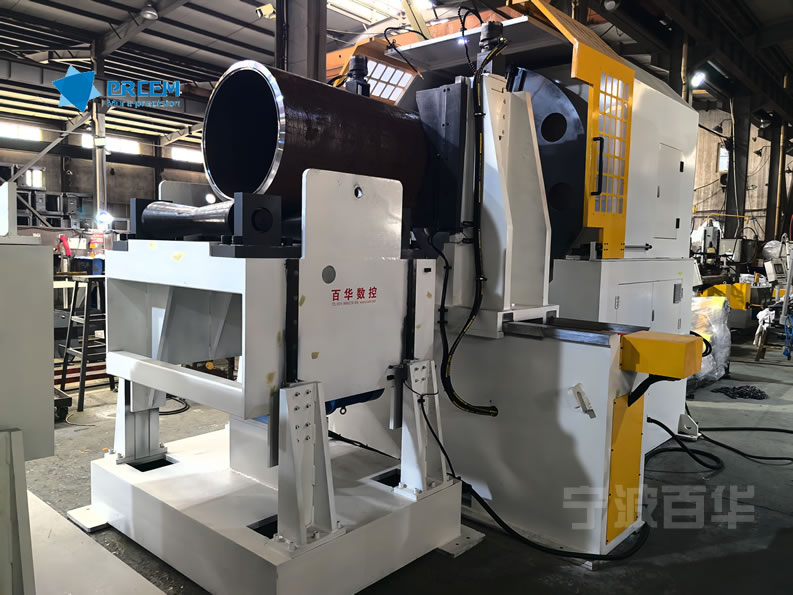

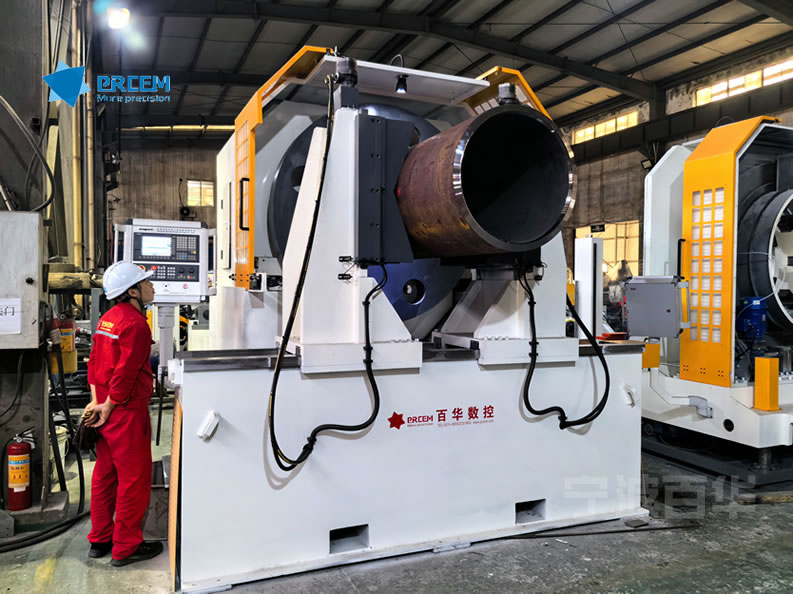

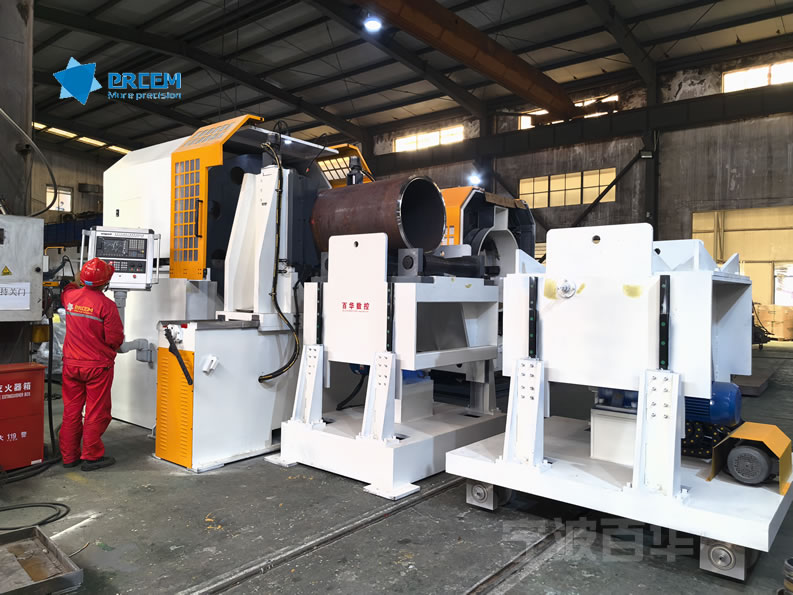

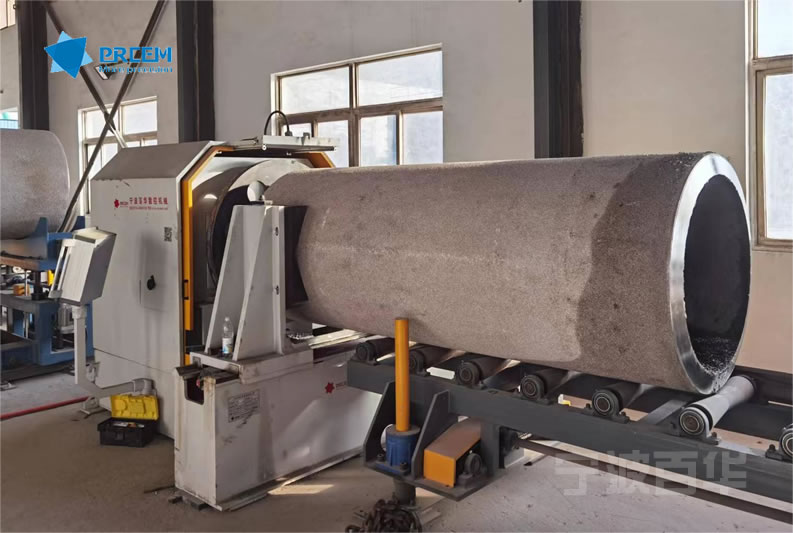

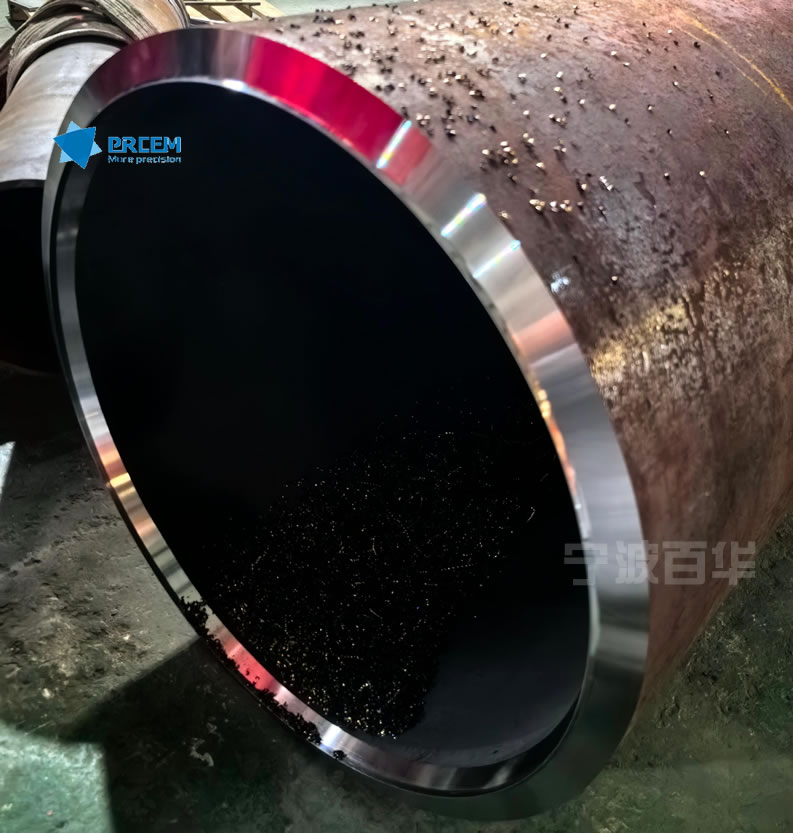

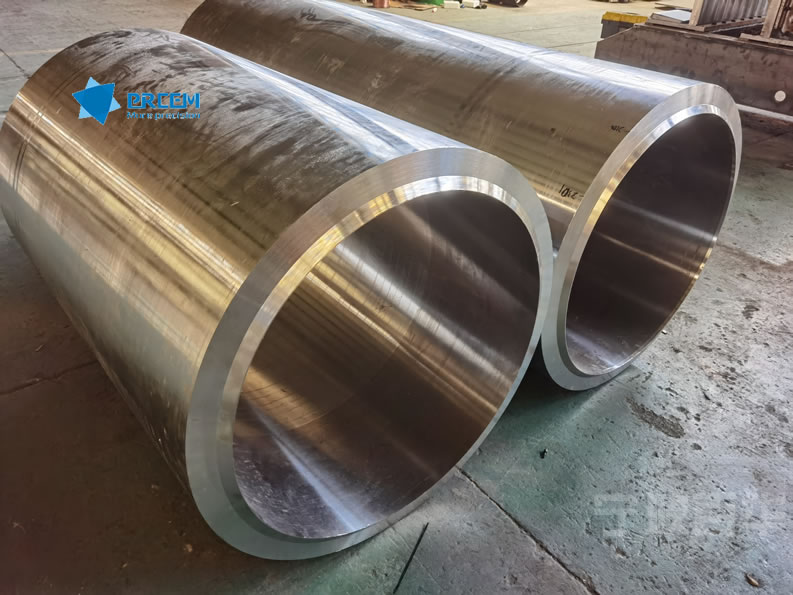

产品图片
产品详情
设备用途
PEM超大型数控管道高速坡口机是百华数控公司专门为超大径管道开发研制的管材高速坡口加工装备，采用刀具精密切削进行坡口加工的冷加工技术，应用径向走刀、轴向走刀、刀盘旋转等三轴数控联动控制实现各种金属材质管道的全自动坡口加工；是石油、石化、电力、锅炉、海工、冶金等行业中厚壁管材坡口加工的理想装备,加工最大壁厚可达200mm，配置特制刀具后内镗孔深度可达200mm。
配备西门子CNC数控系统，可进行I型、V型、U型、X型、双V型、V+U型、双V+U型及内坡口、内镗孔、外圆加工、平端面、圆弧过度、精确钝边等的一键式全自动加工。
主机加工能力：刀具三轴联动满足各种形式的坡口及内镗孔的自动化精密加工。
主机性能参数
|
参 数 型 号 |
PEM-60 |
PEM-64 |
PEM-72 |
PEM-80 |
|
加工管径 |
DN600-1500 |
DN600-1600 |
DN800-1800 |
DN1000-2000 |
|
加工壁厚 |
12-150mm | |||
|
加工管长 |
500-12000mm | |||
|
加工材质 |
各种金属材质，包括但不限于碳钢、合金钢、不锈钢、低温钢、耐热钢、双相不锈钢、钛合金等 | |||
|
坡口形式 |
如I型、V型、U型、X型、双V型、V+U型、双V+U型及内坡口、内镗孔、外圆加工、平端面、圆弧过度、精确钝边等的全自动加工 | |||
|
坡口角度 |
0-90°任意角度均可 | |||
|
动力头功率 |
15.0KW/22.0KW | |||
|
刀盘驱动 |
采用变频电机+精密齿轮减速机+齿轮箱动力头 | |||
|
刀盘转速 |
0-60r/min，无极调速;0-40r/min，无极调速 | |||
|
动力头轴向位移行程 |
350mm | |||
|
动力箱档位 |
两档，分为标准档和超级重载切削档 我公司专利技术设计的超级重载切削功能，使动力箱输出转矩加大一倍，满足大管径、大壁厚、高硬度、难加工的合金管道切削加工 | |||
|
控制轴 |
X/Y/Z三轴联动，西门子或三菱CNC数控系统控制 动力头轴向进退刀（Z轴），刀架径向进退刀（X轴），刀盘高速旋转（Y轴） | |||
|
加工方式 |
轴向和径向双向复合走刀：实现各种形式坡口切削加工 | |||
|
径向进退刀控制 |
西门子伺服电机控制，径向自动进退刀 | |||
|
径向进退刀传动 |
伺服电机+高精密行星减速机+涡轮蜗杆传动机构+丝杆、螺母组 | |||
|
径向空走刀速度 |
0-330mm/min，无极可调 | |||
|
径向伺服功率 |
0.75/1.0KW | |||
|
轴向进退刀控制 |
伺服电机控制，轴向自动进退刀 | |||
|
轴向进退刀传动 |
伺服电机+高精密行星减速机+精密滚珠丝杆+重型精密直线导轨 | |||
|
轴向空走刀速度 |
0-500mm/min，无极可调 | |||
|
轴向伺服功率 |
2.0KW | |||
|
复合走刀负载进刀量 |
0.03-0.3mm/r，无极可调 | |||
|
液压系统控制功能 |
1、控制管材左右对中夹紧；2、控制管材夹具上下微调 | |||
|
液压马达数量 |
3套 | |||
|
液压站功率 |
3.0KW | |||
|
液压站容量 |
100L | |||
|
夹具微调量 |
夹具左右调节±30mm，上下调节±30mm | |||
|
夹具上下调节方式 |
液压马达驱动上下微调 | |||
|
加工刀具 |
市场通用标准型机夹式硬质合金刀片 | |||
|
刀具冷切 |
空冷或喷雾冷切 | |||
|
加工精度 |
表面粗糙度Ra≤12.5um,同心度≤±0.5mm，角度偏差≤0.3° | |||
|
控制系统 |
西门子CNC数控控制系统 | |||
|
设备总功率 |
22.0KW；29.0KW | |||
|
输入电源 |
AC 380V 50/60Hz | |||
※因设备不断升级优化及不同项目的特殊性，以上性能参数根据项目配置可能会有变化，以实际供货设备为准！
