设备原理

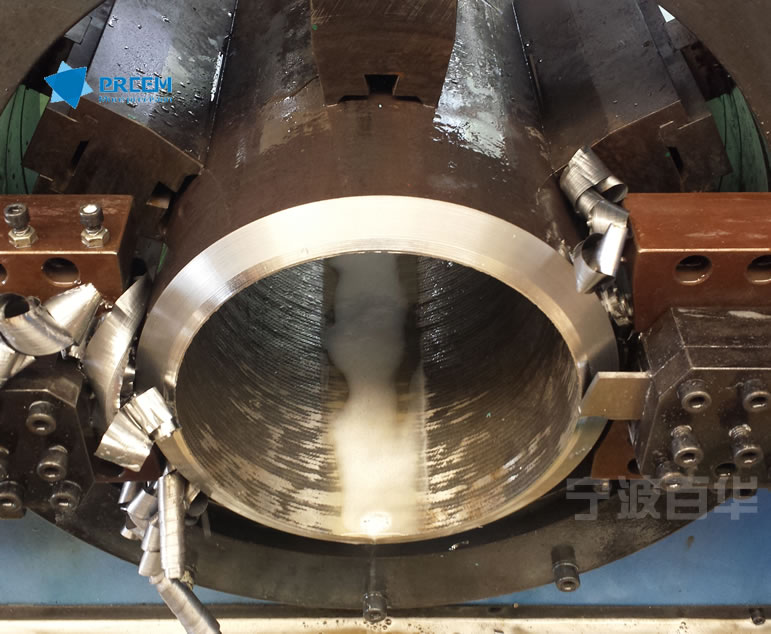

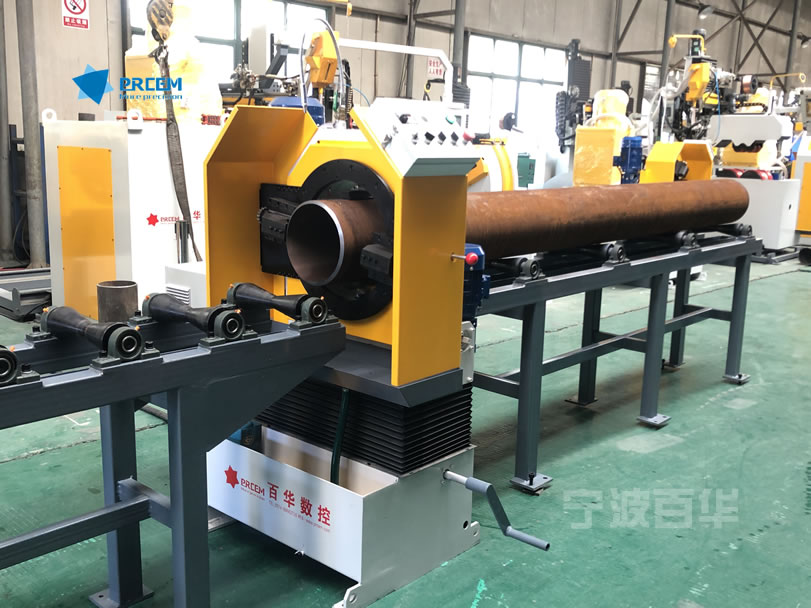

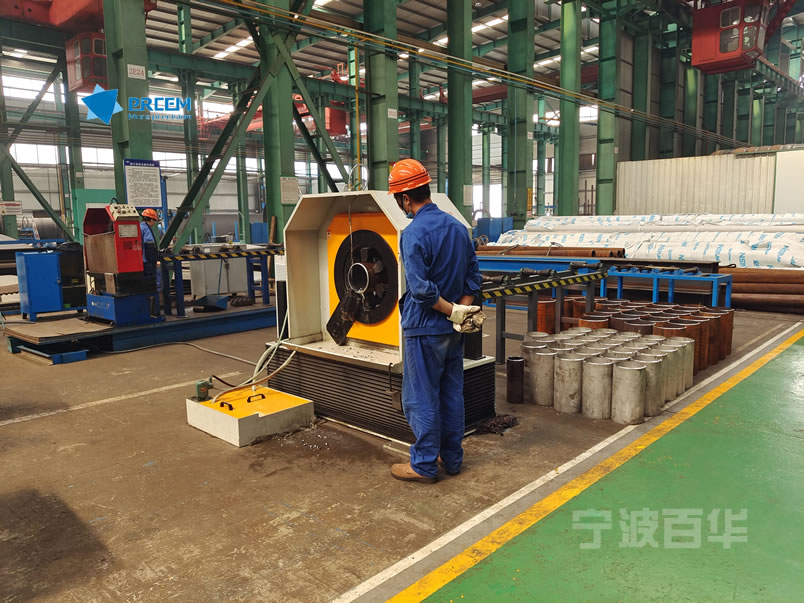

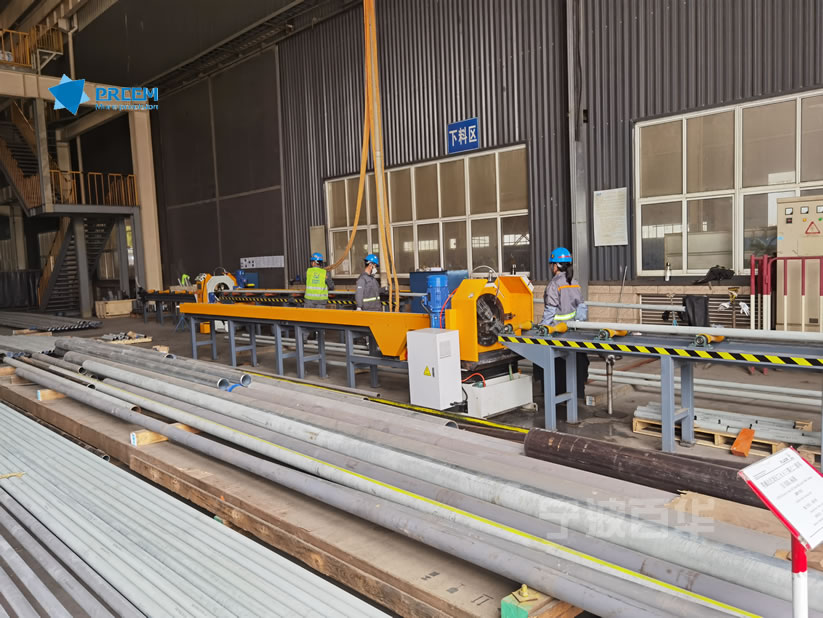

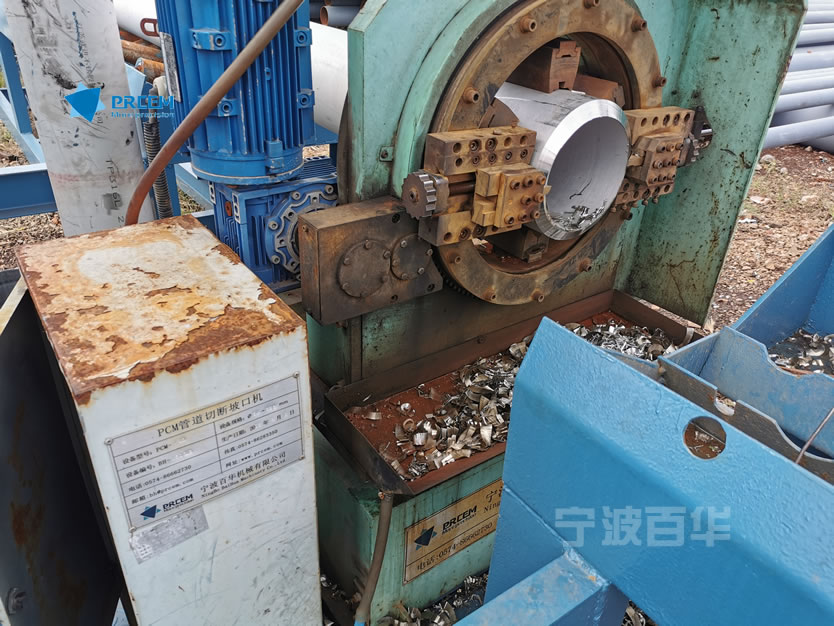

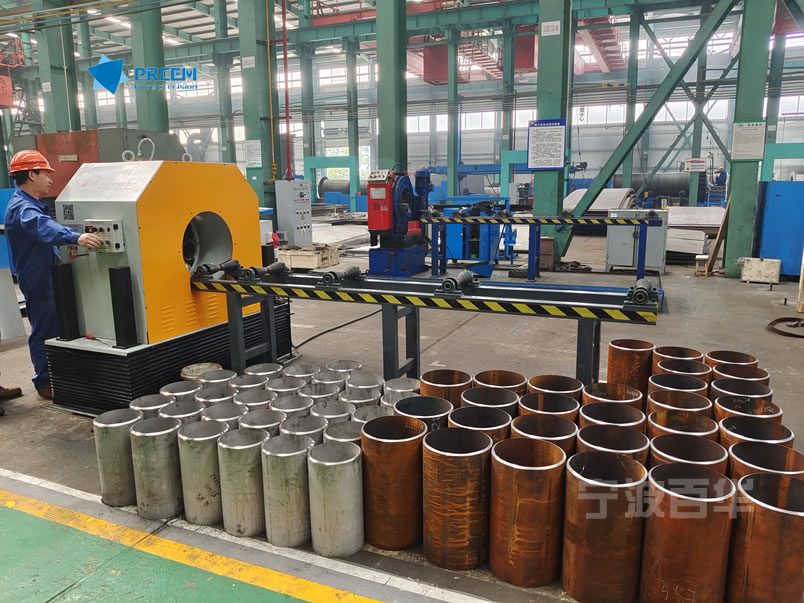

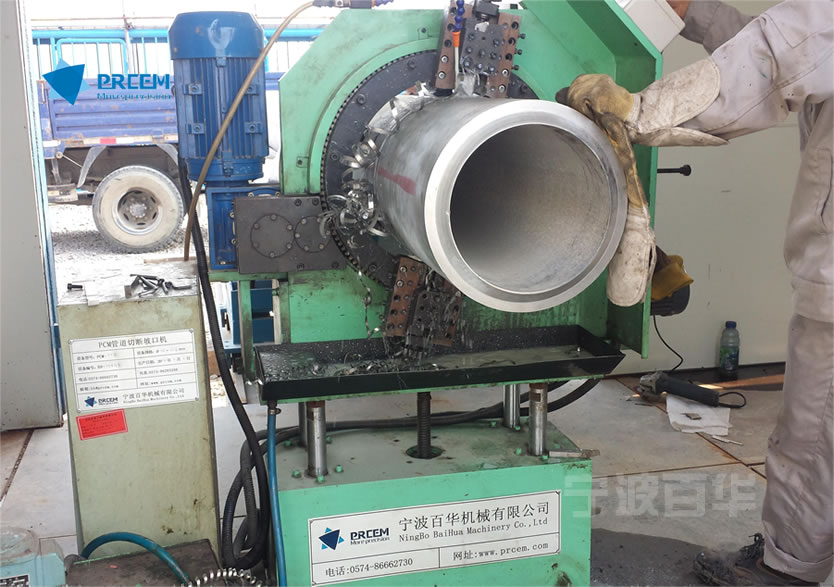

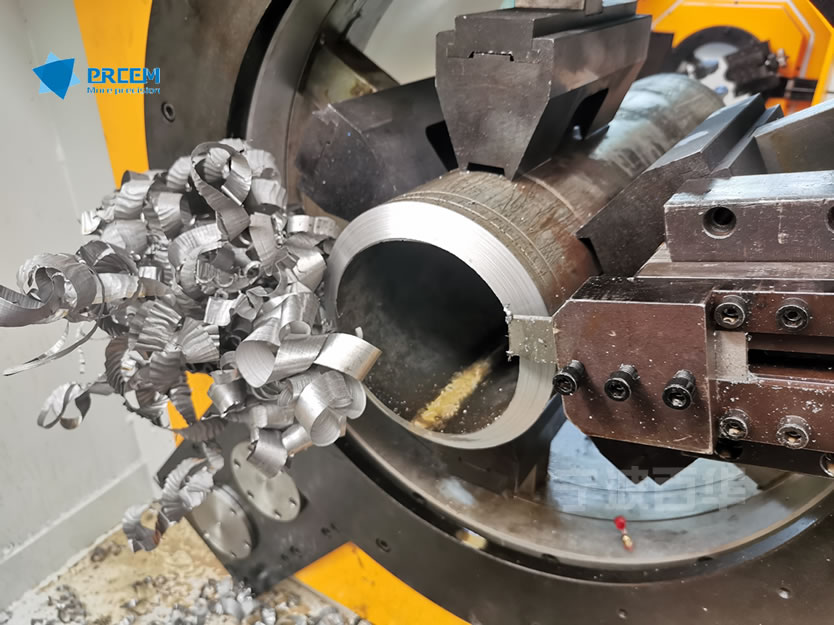

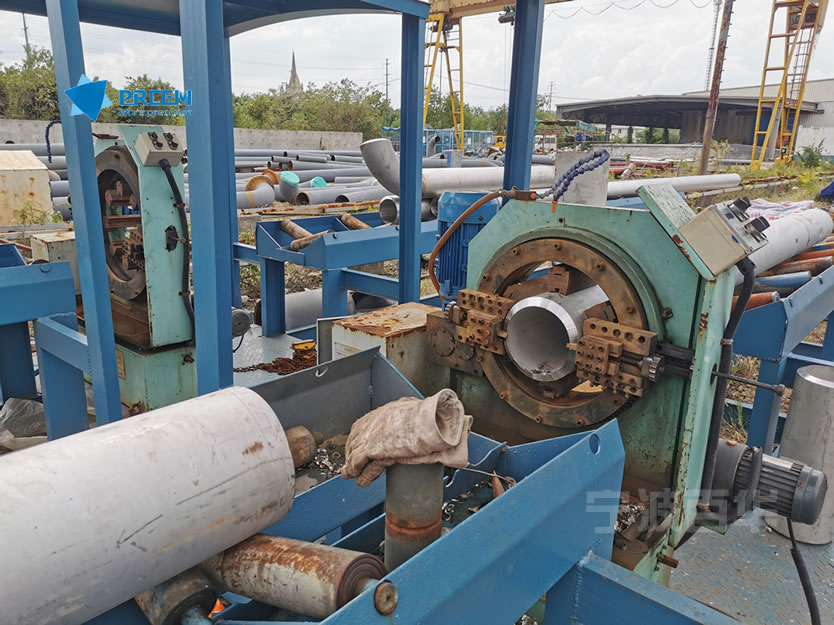

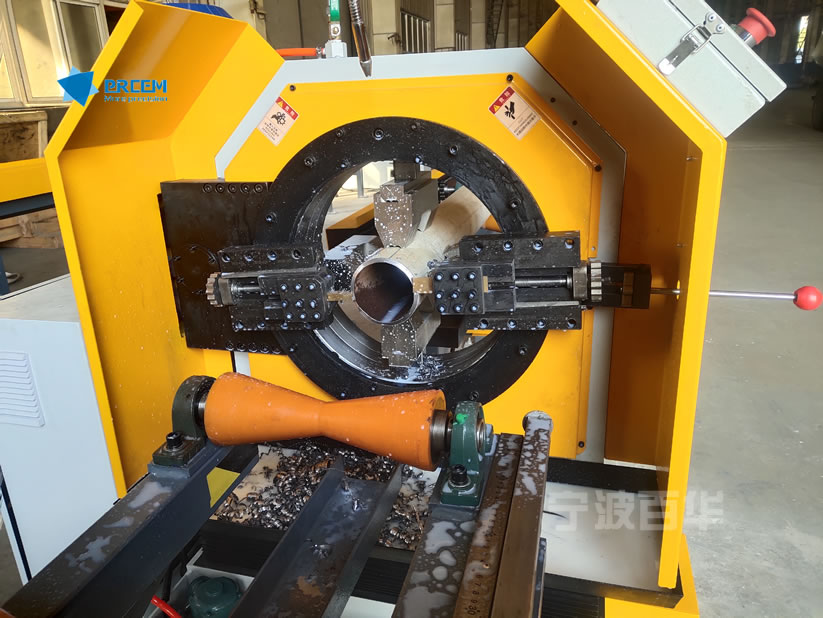

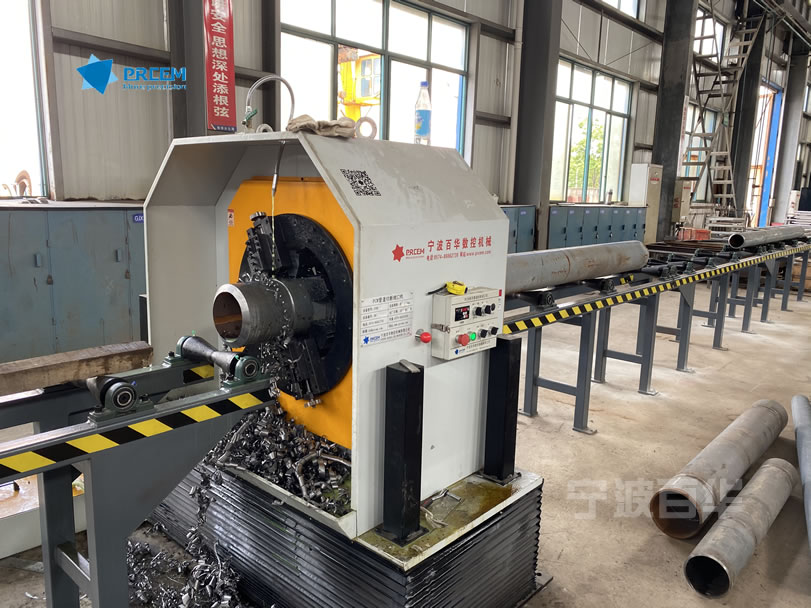

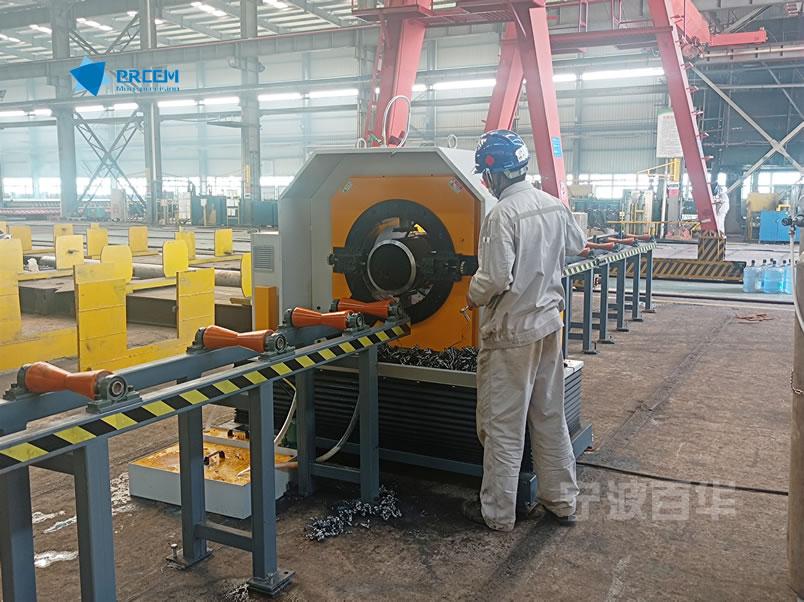

百华公司所生产的该PCM系列管道切断坡口机具有优越的经济型、实用性及可靠性，结构设计紧凑、操作简单便捷，满足工厂固定作业又方便施工现场移动作业，经过不断的升级优化现该系列产品已更新至第四代，同时该设备拥有完善的产品系列，覆盖加工管径从Ø34mm至Ø930mm；加工形式采用管材夹持不动，刀盘带动刀架旋转实现机械式棘轮进刀，操作简单便捷, 主要用于管道的切断和坡口加工；可在管道轴向方向上的任意位置进行切断+坡口同时加工，也可只单独对管道进行切断加工或只单独对管道端面进行坡口加工。
切断+坡口加工在一台机器上完成，相比传统先利用切割机先对管子进行切断再移动至坡口机上加工的方式，节省一道加工工序，管子无需在两台设备间倒运、减少操作人员及厂房布置空间，大大提高功效、节约使用成本。
主机加工能力

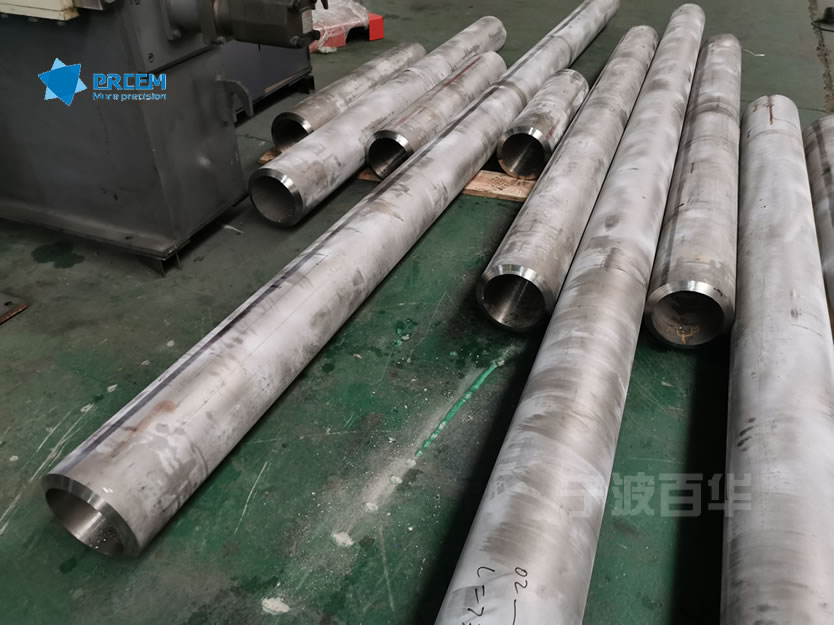

管道端面坡口加工；
管道切断加工；

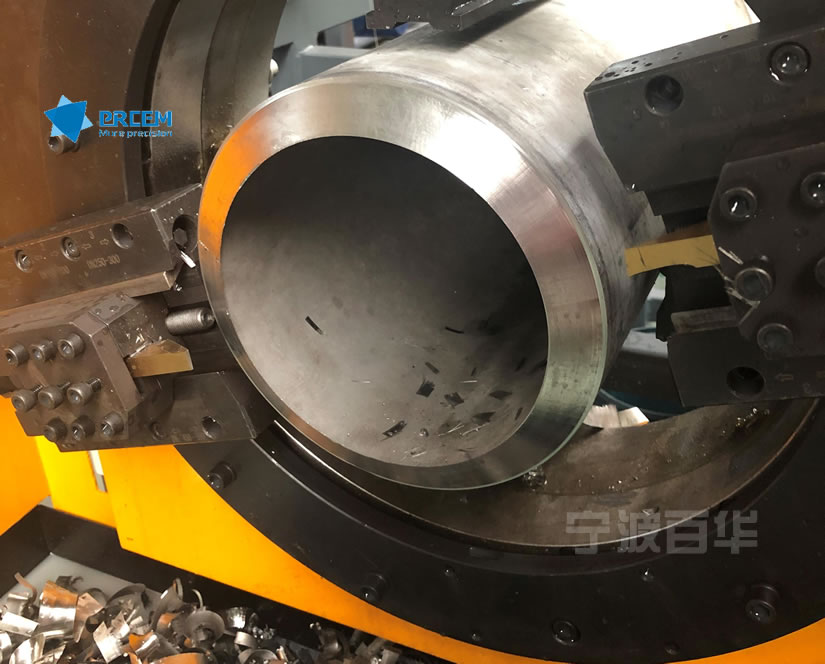

管道切断+坡口同步加工；
设备参数
|
型 号 参 数 |
PCM-6 |
PCM-12 |
PCM-16 |
PCM-24 |
PCM-32 |
PCM-36 |
|
适用管径（mm） |
φ34-168 |
φ48-325 |
Φ89-426 |
φ325-630 |
Φ508-830 |
Φ610-930 |
|
刀盘转速 |
0-50rpm |
0-40rpm |
0-30rpm |
0-20rpm |
0-18rpm |
0-15rpm |
|
主电机功率 |
2.2KW |
4.0KW |
5.5KW |
7.5KW |
7.5KW |
7.5KW |
|
设备中心高 |
850-1050mm |
880-1100mm |
1030-1280mm |
1150-1300mm |
1250-1500mm |
1290-1520mm |
|
夹紧方式 |
电动三爪自定心夹紧 |
电动四爪自定心夹紧 |
电动四爪自定心夹紧 |
电动六爪自定心夹紧 |
电动六爪自定心夹紧 |
电动六爪自定心夹紧 |
|
主机升降 |
手轮转动升降或另选配电动 |
电动自动升降 | ||||
|
升降结构 |
手轮+丝杠升降机+升降导柱 |
电机减速机+四组丝杆升降机同步举升 | ||||
|
加工壁厚（mm） |
不锈钢/合金钢3-25，碳钢3-30（配专用刀架和刀具后可加工至45mm） | |||||
|
加工刀具数量 |
1把切断刀+1把坡口刀，同步进刀 | |||||
|
刀架数量 |
1套切断刀架+1套坡口刀架 | |||||
|
冷切方式 |
循环水冷 | |||||
|
进刀量 |
0.1~0.2mm/r | |||||
|
加工效率 |
约1-3mm壁厚/min | |||||
|
坡口型式 |
直口切断I型，坡口V/双V型(标配0°切断刀和V型30°坡口刀) | |||||
|
坡口面加工精度 |
坡口端面垂直度≤1mm；光洁度≤Ra6.3，角度偏差≤0.5° | |||||
|
进刀方式 |
回转式径向自动进刀,管材夹持不动，刀盘电动回转，刀具层层往里进刀 | |||||
|
操作方式 |
控制盒开关按钮，操作简便 | |||||
|
加工高度调整 |
通过调节坡口机头的升降高度，满足加工不同直径的管子时的中心高调整 | |||||
|
设备操作性 |
操作简单，即买即用，无需专业培训 | |||||
|
*选配配置 |

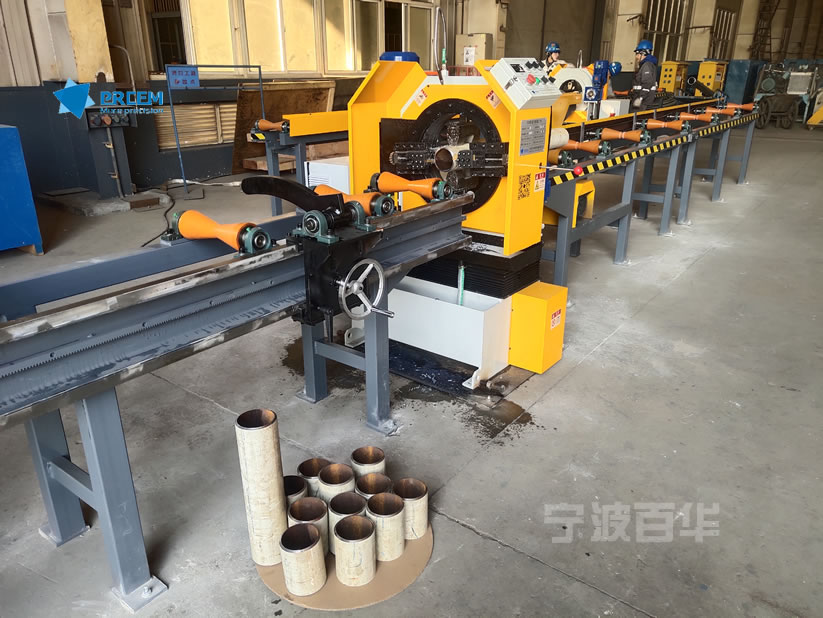

□管子输送辊道（分输入端和输出端）；□机械式定长机构； | |||||
|
输入电源 |
AC 380V 50Hz | |||||
※因设备不断升级优化及不同项目的特殊性，以上性能参数根据项目配置可能会有变化，以实际供货设备为准！
